Статистическая термодинамика реальных газов.

Энергия молекулы идеального газа (система невзаимодействующих материальных точек) состоит из энергии движения центра масс молекулы (поступательная составляющая), внут­­­ренней энергии (колебания, вращения, электронная энергия, ядерная). В реальных га­­зах молекулы взаимодействуют между собой (например, диполь-диполь). Такое вза­имо­действие приводит к конденсации реальных газов при понижении температуры и по­вышении давления. Понятно, что порядок энергии взаимодействия - теплота конден­са­ции и величина заметно меньшая, чем энергия связи в молекулах. Порядок по­тен­циаль­ной энергии взаимодействия молекул i и j {u(ri,rj)}, опре­деля­емой природой дис­перси­он­ных сил, составляет, например, 6,03 К для гелия, 100,2 К для СО2, 171 К для крип­тона. Для выражения в кДж/моль надо умножить на 8,314, а в ккал/моль - на 1.987. Для сопос­тавления RT при комнатной температуре 592 кал/моль. Самое прос­тое приб­ли­жение: энер­гия взаимодействия зависит только от расстояния между молеку­ла­ми ri,j. (Если мо­ле­кулы на­ходятся на расстояниях ri и rj от центра координат, то рассто­я­­ния меж­­­ду ними ri,j). При сближении они притягиваются, должен быть минимум энер­гии, а поскольку мо­лекулы дос­таточно жесткие сферы, то при дальнейшем уменьшении рас­­сто­­яния энергия системы будет резко возрастать (для парного взаимодействия потен­ци­аль­ная кривая ви­да Морзе ). Для газов влияние других (3-ей, 4-ой) молекул невели­ко. Т.е. при­нимается мо­дель парных взаимодействий и ад­дитивность энер­гии. При вычисле­нии потенциаль­ной энергии в рамках принятой модели (парные взаимодей­ствия) надо учесть N(N-1)/ 2 членов » N2/ 2 ( N>> 1 и делим на 2, что­бы не учитывать мо­ле­кулу два раза).

            Сумма по состояниям молекулы реального газа кроме вкладов поступательного дви­же­ния и энергии внутреннего движения должна содержать конфигурационный ин­тег­рал Zv, отвечающий взаимодействию молекул и определяемый интегрированием по все­му объе­му.   или, переходя к объему,   Сумма по состояниям молекулы, будет равна Z = Zпост Zвнутр Zv. При малых давлениях ( p ® 0) все газы будут близки по свой­ствам к идеальному и можно применять выведенные ранее формулы. Для вычисле­ния из­менения термодинамических функций при пе­реходе к реальному состоянию надо знать только термическое уравнение сос­тояния и считать конфигурационный интеграл. Дейст­ви­тельно из общих термодинамических формул нетрудно вывести соотношения:

Первая проблема - задать потенциал взаимодействия. Моделирование потенциальной энергии можно прово­дить по разному.

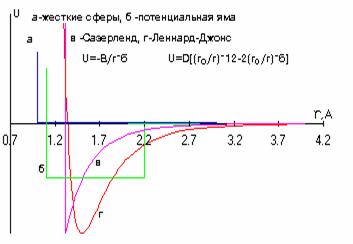

Потенциалы взаимодействий.

Потенциальная яма:  Здесь и далее r означает расстояние, ro - равновесное.

u(r) = Ґ при расстоянии r < s, u(r) = - e при s (диаметр сферы) Ј r Ј ls,

u(r) = 0 при r > ls , обычно принимается l = 1,5.

Потенциал типа Сазерленда:

U = B/ rn  при r > ro ( или s ) , (n обычно принимают равным 6). U = Ґ при r Ј ro.

Потенциал типа Леннард - Джонса:

Притяжение молекул зависит от 1/ rn, Отталкивание - от 1/ rm. Обычно n = 6 и m = 12 (по­тенциал 6 - 12): .  Do - дно потенциальной ямы ( порядка 100 - 500 K) при ro, s - сумма ВдВ радиусов. Т.к. при U(r) = 0 для левой ветви r = s, то очевидно со­от­ношение: ro =21/6 s и после замены получаем  Рис: 500К.

            Потенциал ЛД можно использовать и для описания взаимодействия разных мо­лекул, при этом по среднее равновесное расстояния определяют по правилу Бертло-Лоренца: e AB = (e AA + e BB)1/2 и  sAB = (sAB + sAB) / 2.

Потенциал Букенгема - Корнера:

 Вторая экспонента характеризует при­тяжение и при r Ј ro ее можно принять равной 1. Показатель “4” этой экспоненты соот­вет­ствует диполь-дипольному взаимодействию, “6” ион-ионному, “8” взаимодействиям ион -диполь или квад­руполь. ro - равновесное расстояние в молекуле, e  - дно потенци­аль­ной ямы, а - крутиз­на экспоненты отталкивания (обычно13,5), b = 0 - 0,2, параметры b и с оп­ре­деляются в виде  Лучше пе­редает ход по­­тенциальной кривой вдали от дна потенциальной ямы, чем потенциал Лен­нард-Джон­са, но имеет четыре параметра и больше неопределенность их определения.



Для моделирования использованы параметры молекулы СО2, а = 13,5, b = 0,1.

            Энергия одновременного взаимодействия неамкольких молекул в первом прибли­жении рассмат­ри­­вается как сумма энергий взаимодействий пар молекул. Суммирование проводят по всем парам. Хорошо для электростатических взаимодействий, дисперсион­ных сил, но плохо, если надо учитывать индуктивную составляющую.

            В общей сумме по состояниям от объема (давления) и характера взаимодействия частиц зави­сит только конфигурационный инте­грал. Поэтому зависимость термодина­ми­­­ческих фун­к­ций газа от объема определяется только конфигурационным интегралом.

            Для любой термодинамической функции (А) справедливо равенство

  Коэффициент летучести f также можно определить как

Вычисление конфигурационного интеграла.

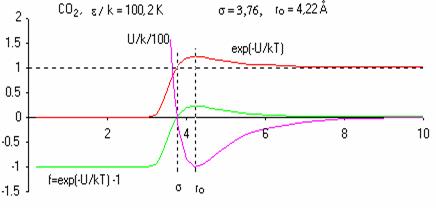

            Рассмотрим поведение функций, входящих в формулу для вычисления конфигура­ционно­го интеграла. Вводим функцию Майера (Урсела): f (i,j) = exp[ - u(rirj)/ kT] - 1. Или  exp[-u(ri,j)/ kT] = 1+ f(i,j). Ниже приведено моделирование потенциала Леннард-Джонса, экс­поненты и функции Майера для моле­кулы СО2 при 500 К.

Интересно, что функция Майера равна нулю при текущем значении расстоянии, равном расстоянию s,  для экспоненты в этой точке прегиб. Кинетический диаметр s (в этой точ­­­­ке потенциал взаимодействия равен нулю, как и в бесконечности) связан с равновес­ным расстоянием ro соотношением  ro= 2 s1/6, т.к. рассматриваем потенциал 6-12. Функ­ция Майера обращается в ноль, ког­­да молекулы расходятся на расстояние ( » 3ro ), на ко­тором энергия взаимодействия меж­ду ними обращается в ноль. Для средней энергии сис­темы и . Тогда Zv,N будет иметь вид  Произведение под инте­гралом состоит из N(N-1)/2 » N2 / 2 функций, каждая из которых соответствует опреде­лен­ной паре частиц. Раскроем произведение

Существенно, что члены этого ряда не равны нулю только при образовании парных со­единений частиц (энергия их взаимодействия не равна нулю). При не очень больших дав­лениях мало вероятно образование из многих взаимодействующих частиц. Ряд сходя­щий­ся. Рассмотрим некоторые модели (графы) взаимодействий.

Интегралы взаимодействий будут равны для A и

            Введем групповые интегралы bi. Группа - сочетание определенного (n) числа моле­кул. Координаты одной можно закрепить, а для других будет n - 1 зависи­мых координат. Групповой интеграл .  Без вза­имодей­ствия .  Для одинаковых пар  = .

Для трех молекул . По определению

 Очевидное соотношение

Конфигурационный интеграл можем выразить через групповые интегралы. В общем виде Майер получил уравнение: . k - индекс группы. А bk - комбинации групповых интегралов. Так b1 = 2b2, b2 = 3b3 - 6b22 и т.д.

Получаем аналогию с вириальным уравнением состояния:   Первый член соответствует идеаль­ному газу, второй член - парам и т.д. Отсюда стано­вит­ся понят­ным физический смысл коэффициентов вириального уравнения, зависящих от темпера­ту­ры: B2 =  - (1/ 2) NА b1, C3 =  - (2/ 3) NА2 b2 и т.д. На практике для не плотных газов дос­таточно рассмот­рение толь­ко пар. В этом случае k = 1 и  Т.е. уже предполагаем малые давления (большие объемы).

            Для нахождения B2 (-) надо вычис­лить  Вер­хний предел интегрирования: ¥, не строго (объем ограничен). Но это не внесет оши­бки, т.к. при r боль­ших видели, что f » 0. Другая нестрогость: вблизи стенок пары нахо­дятся в поле стенки, но таких пар мало и пренебрегаем поверх­ностными эффектами.

За­да­вая потенциал взаимодействия, найдем b1. Рассмотрим вывод уравнения состояния для по­тен­циала типа Сазерленда при n = 6. Проведем раз­ло­жение экспоненты в ряд (нестрого). Но U/ k обычно мало (100-200K) и при достаточно больших Т это допусти­мо. Знаем, что при r £ s , U(r) =  ¥ и f(r) = - 1, а при r ³  s и после разло­же­ния в ряд по­лу­чаем  Вычисление интеграла проводим по частям: от 0 до s и от s до Ґ.

Здесь  vo - объем одной частицы ( сферы диаметром s). Аналогичное по форме уравне­ние можно получить и для других степеней: 4, 5, 7 (меньше не имеет смысла, т.к. не будет близкой к опыту кривая при­­­тяжения), но будет другим ко­эффициент во втором члене в правой части уравнения.  В общем случае интеграл:  и пос­ле подста­нов­ки пределов интегирования и умножения на s n  получим функцию от s 3 .

Теперь, зная b1, имеем .

Для определения постоянных уравнения Ван-дер Ваальса  представим его в ви­риальной форме: . Давле­ние , т.к. v >> Nb и Na/ v2 << 1 (b » 10-1 л/ моль, a - » 1 атм.л2 /  моль) т.е. при больших величинах объема допустимо (3-ое допу­ще­ние, но это следует уже из рассмотрения только пар). Заменив p » NkT/ V и проведя пе­регруп­пировку, имеем  И 4-е : прене­брежем 3-м членом - C3 =  (при малых р можно прене­бре­чь учетом трой­ных взаимодействий, т.к. v2 >> aвbв). Отсюда получаем выражение для второго вири­аль­ного коэффициента B2 = =  и выражения для постоян­ных уравнения Ван-дер-Ваальса при малых давлениях  То, что b представляет учетверенный объем молекул можно получить и из геометри­че­ских рас­суждений. В2 при низких Т отри­ца­телен, а при высоких положителен.

Температуру Бойля получаем из условия B2 = 0.

Значения B2: Т К   100       273        373     600           a{л2.атм/моль2} b {л/моль}

водород                -2,5         13,7       16,6                        0,2444                 0,02661

кислород              -197,5    -22,0      -3,7     12,9              1,360                   0,03183

азот                       -160      -10,5        6,2      21,7             1,390                   0,03913

            Все эти рас­­суждения не будут справедливы, если возможны химические взаимо­дей­ствия (напри­мер в газе (паре) есть димеры). Очевидное следствие: Применение урав­нения ограничено малыми энергиями взимодействия, малыми дав­лениями и отсутствием влияния стенки.

            Расчеты тер­модинамических фун­кций сводятся к расчету добавки к функции идеального газа за счет конфигурацион­ного интеграла. Связь энергии F с суммой:

Fp от Fид будет отличаться:

Для идеального газа U равно нулю и разница свободных энергий равна

Принимая exp(-U/ kT) = 1 + [ exp(-U/ kT) - 1] и логарифмируя, получаем При U = 0 получаем очевидное F реал - Fид = 0. Интеграл даст второй вириальный коэф­фициент. Считая, что объем - боль­шая величина, разлагаем в ряд и получим Fp - Fид » N2kTB2(T)/ V.

                        Закон соответственных состояний

            В классической термодинамике эмпирически был введен закон соответствен­ных состояний: приведенные параметры в уравнении состояния не зависят от приро­ды вещества и уравнение Ван-дер-Ваальса имеет вид

            Докажем теперь из статистики. Пусть потенциал взаимодействия для рассмат­ри­ва­е­мых веществ имеет вид (типа Сазерленда или Л-Д).

Конфигурационный интеграл при этом выразится как : Zv =

 где jN - функция безразмерных параметров.

Тогда давление будет равно

Новая функция yN - тоже функция безразмерных параметров. Введем безразмерные величины  и при таких обозначениях  получаем  Т.е. уравнение состояния в приведенных величинах.

            Если газы описываются потенциалом Сазерленда, то будет для всех газов будет при­ме­нимо приведенное урав­нение Ван-дер-Ваальса.

Аналогичное уравнение получится  и для потенциала Леннард-Джонса.
