Дефекты кристаллической структуры

                В реальных кристаллах могут быть неравновесные дефекты роста. Но термо­ди­на­мика показывает, что и в равновесном кристалле должны быть дефекты.

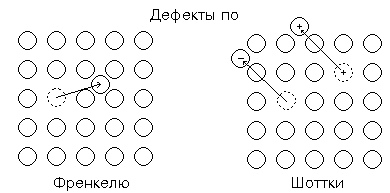

                Так в ионных кристаллах за счет теплового движения ионы могут покидать рав­­новесное положение. Возникают точечные дефекты ( 0-мерные): дырка и ион в не обыч­ном по­ложении. Дефект по Френкелю перемещение иона в междуузельное поло­жение. Вне­решеточные ионы в объеме движутся, могут ре­комбинировать с дырками. При об­разовании дефектов по Френкелю чаще уходят менее прочно связанные ионы (в га­логенидах серебра ионы Ag). При этом надо принимать во внимание геометрию пространства. Легче такие дефекты образуются при значительном различии в разме­рах ионов: маленький катион, достаточно легко помещающийся между большими ани­­онами.  Дефекты по Шот­тки: образуются катионная и ани­он­­ная вакансии (NaCl). За­рож­де­ние вакансий начи­нается на поверхности, а затем их диффузия в объем. У ОП неточно: один ион. Но стро­го дефект Шоттки: два иона наружу. Выход одного иона мало вероятен из-за возникновения при этом нескомпен­си­ро­ван­но­го заряда в объеме. Могут быть одно­временно и дефекты обоих типов.

            При образовании дефекта Шоттки  практически не будет изменения пара­мет­ра решетки, но может быть заметно изменение объема VT/ V0 = (N+Nш)/ N (на опы­те замечают удлиннение образца). Так для кристалличес­кого ксенона отношение объе­ма при температуре плавления к объему при абсолют­ном нуле равно 1,107. Но обыч­но этим пренебрегают. Образование дефекта по Френ­келю  почти не изменит объем кристалла. Теперь очевидно, что энергия решетки E = SEo + Eкол + Е разупор.

Расчет числа дефектов.

Дефекты по Френкелю (катионные вакансии). Примем обозначения: N - число прави­ль­ных мест катионов  (всего частиц в AgHal 2N), N' - число доступных вакансий,

NF - число дефектов по Френкелю, gF - свободная энергия дефекта.

1-е допущение: Примем постоянными температуру, давление и объем кристалла ( хо­тя объем должен меняться, поскольку должны меняться параметры решетки, но это изменение обычно мало).

2-е допущение: Считаем, что образование дефекта - процесс независимый от образо­вания других. При этом для дефекта gF = uF - TsF. Тогда для системы GF = NF.gF.         Особенность кри­сталла: упорядоченность и образование дефекта может про­изой­ти разными спо­со­ба­ми. Число способов размещения (N - N F) катионов и N F вакансий по N уз­лам равно N! / [N F! (N - N F)!] и соответственно N F катионов по N' междууз­лиям рав­но N'! / [N F! (N' - NF)!].  Состояния рекомбинируют и общее число спосо­бов на­хо­дим перемножением.

                Число способов связано с S и конфи­гу­раци­он­нуя эн­тро­­пию  и т.к. NF << N, то N - NF  >> 1, то . Считая N = N' , S к,макс будет при N F = 0,5 N и равна 2k.ln(0,5) = 11,52 Дж/моль.К. Но очевидно, что вывод верен, если число дефектов мало. В идеаль­но­м кристалла дефек­тов нет и Sконф = 0. При высоких Т может быть вклад в энтропию порядка 1 э.е.

                Изменение энергии  при образовании дефектов равно

 и поскольку равновесному значению дефектов соответствует минимум G

. Отсюда, считая NF << N и N, получим важное соот­но­­ше­ние:  Определяя в опытах число дефектов, можем рас­­читать константу равно­весия и следовательно свободную энергию, а по темпера­тур­ной за­ви­симости   - энтальпию (hF) и энтропию образования дефектов.

                Как показывают опыты и расчеты, число дефектов при не очень высоких тем­пературах также не велико, поэтому можно пренебречь измене­нием энтропии крис­тал­ла, мал вклад и конфигурационной энтропии.

                Изменение энтропии связано с из­ме­нением колебательных сумм по состоя­ни­ям: DsF / k » f, где f связана с отноше­нием ко­лебательных сумм по состояниям крис­тал­ла (без члена, связанного с нулевым уро­в­нем):  f = (q / q)n, где n - координацион­ное число или число типов колебаний.

                Так как темпе­ра­тура образования заметного коли­чества деффектов обычно ве­лика, то после разложения экспоненты в ряд в пер­вом приближении f = (n/ n ) n, где n и n -час­­тоты колебаний в иде­аль­ном и дефект­ном криcтал­лах.  Изменение час­тот может быть достаточно заметным: в германии и теллуре, напри­мер, поч­ти в два раза (1,9 и 1,7) уменьшает­ся час­тота колебаний вбли­зи вакан­сии. Но в сульфиде свин­ца вакан­сия серы увеличи­ва­ет, а свин­­ца уменьшает частоту колебания. Т.е. пре­небрежение из­менением энтропии в смешанных кристал­лах, как правило, даст неболь­шую ошибку. Тогда считаем gF » EF.

И дефект по Френкелю: NF = (NN')1/2 exp(-EF/ 2kT).

Для об­ра­зования дефектов по Шоттки число вакансий каждого типа определяется ана­ло­гичным образом: NS = N exp(-ES/ 2kT), ES - энергия образования пары.

Так для NaCl (500 оС): энергия образования дефекта одно заряда

ES/ 2 = 0.5(E+ + E - - E2i) = 0,5(4,62 + 5,18 - 7,94) = 0,93 эВ. E+ - энер­гия уда­ления +, а Е - - удаления -, Е2i  - энер­гия решетки, от­не­­сенная к паре ионов.

                Дефектов обычно мало, так энергия вакансии в меди » 1 эВ, межузельного ка­ти­она 3 эВ и при температуре около 1000 К вакансий будет около 10 - 4, между­узель­ных 1.10 -11. Для сравнения энергия тепловых колебаний 0,12 эВ.



       Cu          E =

110 кДж/ моль

       SrF2       E =

61,75 кДж/ моль



Nвак / N

S конф.  э. е.

Nвак / N

S конф. э. е.

T =   500 K

1,79.10 - 6

1.10 - 4

6.10 - 4

0,02

T =  1000 K

1,34.10 - 3

0,04

0,024

0,46

Но важна роль этих состояний в химии поверхности, катализе. Число  дефектов оп­ре­деляет ионную проводимость. На поверхности 1015 центров/ см2, т.е. доля центров-дефектов на поверхности может быть достаточно большой.

                Помимо этого возможно образование нестехиометрических соединений за счет равновесия тверого тела с паром. Так оксид титана обедняется кислородом и получаем формулу TiO2 - x . Проблема дальтонидов и беротоллидов. На поверхности возможна миграция атомов и молекцул. Например на поверхность кластера никеля, образованного на поверхности оксида титана выходят молекулы TiO2.

Кооперативные явления

                Если решетка состоит из частиц А и В (но не ионов), то в равновсеном состо­янии возможны различные расположения частиц в решетке (конечно при синтезе можно получить и неравновесную стуктуру):

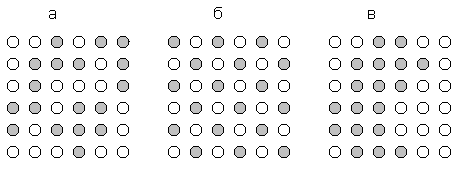

                        случайное                   чередование                  домены

Если энергии парных взаимодействий А-В, А-А и В-В  одинаковы, то будет случай-ное расположение (а). Если А-В более выгодно, то будет суперструктура (б). Собст­венно случай ионных кристаллов. Такую структуру система имеет при Т = 0, а выше будут тепловые дефекты. Образуются как бы две подрешетки. Если взаимодействия А - А и В - В более выгодны, чем А - В реализуется случай (в). Структура выделения. Сис­те­ма будет при понижении Т легко расслаиваться. Обычно существуют струк­ту­ры (б) - CuZn, антиферромагнетики: противоположная ориентация спинов, и (в) -  фер­ро­маг­нетики: параллельная ориентация спинов. Такие процессы образования опре­де­лен­ной ориентации называют кооператив­ными явлениями. Используют при рас­с­мот­рении свойств и поведения сплавов, адсорбции, катализа, полимеризации.

                Для оценки термодинамической вероятности определенного типа структуры рассмотрим энергию взаимодействия U = NAAuAA + NBBuBB + NABuAB. Введем

w = uAB - 0,5(uAA+uBB) - энергию взаимообмена. Если w < 0 (т.е. uAB < uAA+uBB), то выгодно об­­ра­зо­вание смешан­ных пар (А-В). Если w > 0, то выгодно образование пар А-А и В-В.  Сумма по состо­яниям cистемы (поскольку колебания атомов А и В считаем неза­висимыми от сосе­дей) равна Z = Zкол Zконф = . Ui - потенци­аль­ная энергия сис­темы в i - конфигурации. От кон­фигурации будет зависить и эн­тро­пия системы. Ре­ша­ет­ся достаточно просто для од­но­мерных крис­тал­лов, уже двумерные структуры анализировать сложно.

Изотермы адсорбции.

                Рассмотрим адсорбционный процесс . Такое равновесие дает нам ограничения модели: молекула адсорбирует­ся только на свободных центрах So и за­нимает при этом 1 центр, адсорбция мономолекулярна и нет поверхностной под­вижности. Константа адсорбционного равновесия K = ca / (cg cs ), где ca = Na / S - число ад­сорбированных на единице поверхности (S) молекул, cg = Ng / V - число молекул в единице объема, cs = Ns / S - число свободных центров поверхно­сти. Выражая кон­с­танту равновесия через суммы по состояниям, получим  , где Qi - полные суммы по состояниям. Если исключить энергии нулевых колебаний и отнести сумму по состояниям газа к единице объема, то получим выражение для кон­станты равно­весия адсорбции , где qS - QS / V и l  - теплота адсорб­ции. Будем счи­тать газ идеальным, тогда p = kTcg, а сумммы по состояниям твердо­го тела обычно близки единице. Тогда получаем выражение  Вве­дем степень заполнения Q. При одноцентровой адсорбции в монослое ca = ca,максQ,

сs = ca,макс - ca. Отсюда ca / cs = Q / (1 - Q) и путем простых преобразований

, где и  Это выражение можно упростить: при локализованной адсорбции молекула теряет одну поступа­тель­ную степень свободы, которая заменяется на колебание относитель­но поверхно­сти. Тогда, полагая все остальные суммы по состояниям одинаковыми, получим

Теперь, поскольку обычно hn/ kT мала, разлагаем экспоненту в ряд и определим

 В области малых заполнений bp < 1 и изотерма Лэнгмюра перехо­дит в изотерму Генири:  Теперь допустим, что любая налета­ю­щая на поверхность мо­лекула адсорбируется. Тогда количество адсорбированных молекул на единице по­верх­ности будет равно s = n t (формула Де-Бура), где n - сред­нее число налетающих на единицу поверх-ности в единицу времени молекул, t - сред­нее время жизни моле­ку­лы на поверхности. Величину n можем выразить из закона рас­пределения молекул по скоростям Максвелла-Больцмана, согласно которому

. Формула Герца - Кнудсена. Из сопоставления видно, что среднее время жизни молекулы на поверхности  Т.е. имеет порядок частоты колебания, что и понятно, т.к. если энергия связи с поверхностью равна ну­лю, то колебание сразу приводит к десорбции. Т.е. получили формулу Френ­ке­ля: t = toexp(l/ RT). Для нелокализованной адсорбции to » 10 -16 c. При теплоте адсорбции 10 ккал/ моль время жизни молекулы на поверхности составляет 2,88.10 -6 с, а при 20 ккал/ моль уже 83 с. При хемосорбции время жизни резко возрастает. Так при 30 ккал/ моль молекула удерживается на по­вер­хности в течении 2,39.109 c или 75,8 лет - можно дождаться. А теплота адсорбции кис­лорода на вольфраме рав­на 147 ккал/ моль и время жизни молекулы на поверх­­но­сти составит 4,54.1096 с или 1087 сто­­­летий. Для поверхностной подвижности Френкелем предложена аналогичная фор­­­­мула t ' = to' exp(l' / RT). l'  - теплота поверхностной подвижности 1/ 3 теплоты адсорбции. Эти соотношения важны для понимания механизмов гетеро­ген­ного ката­лиза.
